矿物绝缘电缆:什么构造?用在何处?

在解读上述问题之前

先来看看为什么要使用矿物绝缘电缆

这样有助于我们从根本上理解

矿物绝缘电缆在火灾条件下不仅能保证火灾延续时间内(180分钟以上)的消防供电,还不会延燃,不会产生烟雾,不会产生次生灾害,从而为消防抢救赢得宝贵时间。

由此可见

矿物绝缘电缆是建筑消防所须的

什么构造?

《民用建筑电气设计规范》JGJ16-2008规定:

矿物绝缘电缆是采用无机物氧化镁作为芯线绝缘材料,无缝铜管外套和铜质线芯。

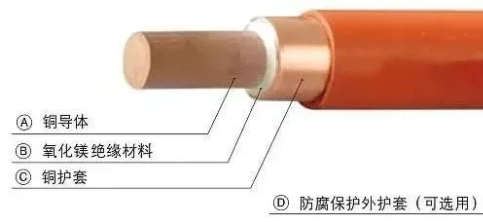

▲ 由图可见,矿物绝缘电缆的构造很简单,主要由①铜和②氧化镁两种材料,形成①铜护套+②氧化镁绝缘+③铜导体的线缆(可加外护套)。

《额定电压750V及以下矿物绝缘电缆及终端》GB/T13033.2-2007规定:

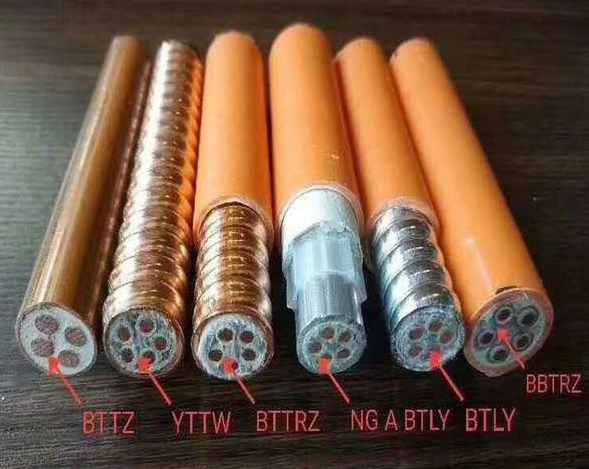

矿物绝缘电缆的型号有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基础上多一层外护套。

B----布线用固定安装电力电缆

T----铜护套

T----铜导体

V/Y----外护套:聚氯乙烯V,聚乙烯Y

Z/Q----耐电压等级:Z重型750V,Q轻型500V

用在何处?

《住宅建筑电气设计规范》JGJ242-2011规定:

建筑高度为100m或35层及以上的住宅建筑,用于消防设施的供电干线应采用(强制性)矿物绝缘电缆。

建筑高度为50~100m且19~34层的一类高层住宅建筑,用于消防设施的供电干线应采用阻燃耐火线缆,宜采用(推荐性)矿物绝缘电缆。
