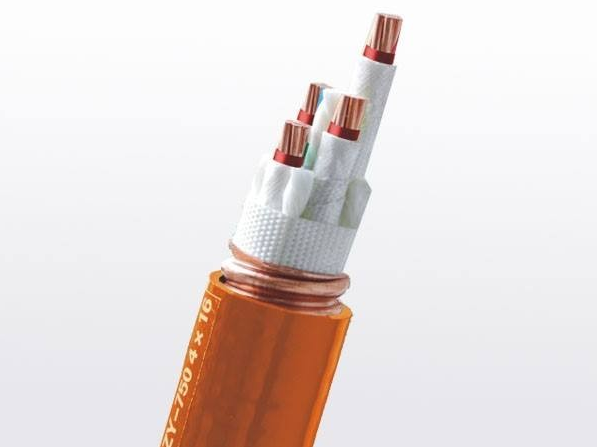

一、电缆结构

　　A:绞合铜护套

　　B:无机绝缘材料

　　C:无机纤维填充料

　　D:铜护套

　　E:外护套

二、耐火特性

　　1. 按GB/T12666.6

　　A类.在火焰温度950±50t:中燃烧，相间及相与外护套 之间施加电压，历时180min绝缘不损坏。

　　B类.在火焰温度750 ± 50t:中燃烧相间及相与护套之间 施加电压，历时180min绝缘不损坏。

　　2. 按英国BS6387标准，柔性防火电缆能满足以下要求:

　　A级:650±40℃ 3h

　　B级:750±40℃ 3h

　　C级:950±40℃ 3h

　　S级:950±40℃ 180min

　　绝缘不损坏

三、电缆优点

　　1. 防火性能***，耐火等级不仅满足***GB/T19216.11-2003类950±50℃, 90min，还可满足英国BS6387-2013中规定的A级650℃ 3h;B级750°C 3h; C级950°C 3h要求；同时，在燃烧中还能耐受水喷与机械撞击；

　　2. 连续长度长，不管是单芯，还是多芯电缆，其长度能满足供电长度需要，极限长度可达2000多米；

　　3. 截面大，单芯电缆截面可达630mm?,多芯电缆截面可达120mm2;

　　4. 具有柔性，电缆可以盘在电缆盘上，其弯曲半径≤20D，（D为电缆外径)；

　　5. 燃烧时******，绝缘采用无机材料(不燃烧体)，燃烧时不会产生任何有害气体，更不会发生2；欠污染，称得上是环保绿色产品；

　　6. 过载能力大，电缆不仅载流置大，而且具有较大的过载能力。根据布线要示，通常电缆表面温度≤90℃，若布线不可触摸，也不与可燃建筑 材料相接触时，电缆护套温度可提高到150℃:。过载时防火电缆长期工作温度达250℃;

　　7. ***，有机绝缘耐火电缆有时需穿塑料管或铁管，塑料管易老化变脆，铁管易锈蚀，防火电缆有铜护套不须穿管，铜护套***好；

　　8. 无电磁干扰，防火电缆与信息、控制等线在同一竖井中敷设时，在铜护套的屏蔽下，不会对信号、控制电线电缆传输的信息产生干扰。

　　9. 安全性好，防火电缆能在火焰中正常供电，起动灭火设备，减少火灾损失，对人身安全也特别可靠，其铜护套是优良导体，是的接地 PE线，且连续到电缆全长，大大提高了接地保护灵敏度与可靠性；

　　10. 使用寿命长，无机绝缘材料耐温高，且不易老化，他的寿命比有机绝缘电缆高许多倍，在正常状态下，其寿命可以与建筑物等同；

　　11. 柔性防火电缆的运输和安装包括安装配件近以于普通电缆，较简单；

　　12. 经济性好，柔性防火电缆由于制作工艺***，安装简单，在同等条件下其综合费用比氧化镁矿物绝缘电费的费用明显降低

四、电气特性

　　1.额定电压:0.6/1KV;

　　2.额定电流:单芯25A-1250A，多芯16A-314A;

　　3.绝缘电阻:绝缘电阻≥100MQ ? km。电缆长度小于100m,则绝缘电阻≥100MO;

　　4.工频耐压:相与相，相与铜护套之间，3500V，历时15min,不应发生击穿。
